Като производител на 200L 1000L визуална напълно автоматична машина за пълнене, Somtrue винаги поставя качеството на първо място и непрекъснато оптимизира производствения процес и системата за управление на качеството. Ние стриктно контролираме всяка връзка, за да гарантираме, че всяка 200L 1000L визуална напълно автоматична машина за пълнене може да отговаря на най-високите стандарти. Ние разбираме изискванията за производителност и надеждност на нашите клиенти, поради което не само инвестираме значителни ресурси в научноизследователска и развойна дейност и иновации, но и работим в тясно сътрудничество с нашите партньори, за да гарантираме, че нашите продукти отговарят на разнообразните нужди на нашите клиенти.
(Външният вид на оборудването ще варира в зависимост от персонализираната функция или техническото надграждане, в зависимост от физическия обект.)
Somtrue е професионален производител, ангажиран да предоставя на глобалните клиенти по-добри продукти и услуги. Нашата 200L 1000L визуална напълно автоматична машина за пълнене е не само добре приета на вътрешния пазар, но също така спечели широко признание на международния пазар. Чрез непрестанни усилия и непрекъснати иновации, Somtrue продължава да подобрява своето техническо ниво и производствен капацитет, за да отговори на нарастващите нужди на глобалните клиенти. Вярваме, че чрез усилията и сътрудничеството на двете страни ще създадем по-добро бъдеще! Независимо дали става въпрос за съществуващ клиент или нов партньор, ние очакваме с нетърпение да растем заедно с вас и да постигнем по-голям успех и постижения. Нека посрещнем предизвикателството заедно, да създадем по-голяма стойност за клиентите и да споделим развитието и прогреса на индустрията!
Интелигентна система за опаковане, специално проектирана за 200L варели във взривозащитена среда за 200L опаковки за варели (включително тава). Използвайки устата за визуално търсене, той може да реализира автоматичното опаковане на 200L варел с автоматично отваряне, автоматично гмуркане, автоматично бързо пълнене, автоматично изтичане, автоматично запечатващо покритие с резба и други цели процеси.

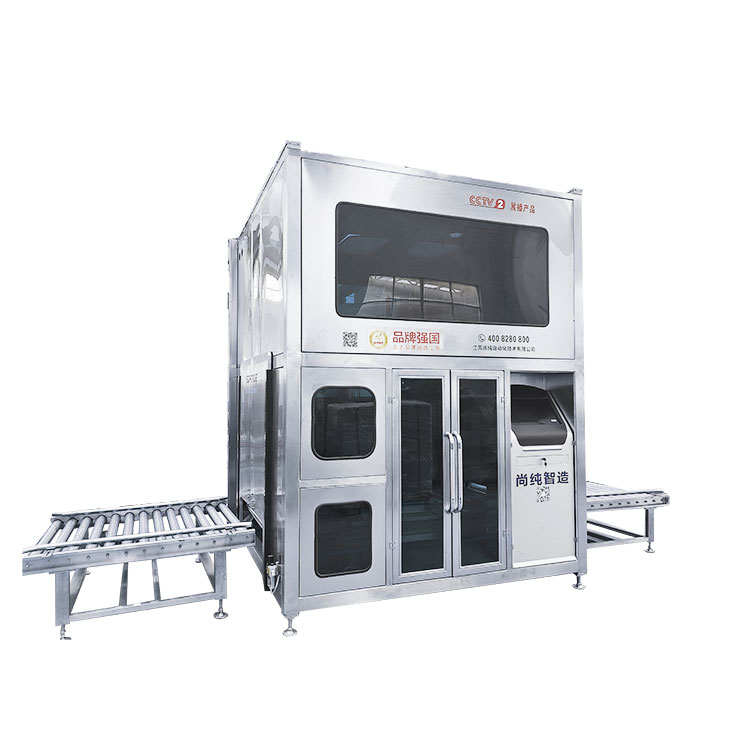

Основната част за пълнене приема рамка за защита на околната среда, която може да вижда прозореца и автоматично премества вратата навътре и извън кофата, което може да образува затворено пространство при пълнене. Електрическата контролна част на тази машина се състои от PLC програмируем контролер, модул за претегляне, визуална система и т.н., със силна способност за управление и висока степен на автоматизация. С функцията без пълнене на цевта не се допуска пълнене на отвора на цевта, за да се избегнат отпадъците и замърсяването на материали, така че електромеханичната интеграция на машината да е перфектна.
Принципът на работа на претеглянето се използва за осъществяване на контрол на количеството на пълнене. Времето за отваряне на клапана за пълнене се контролира от програмируемия контролер PLC и материалът се влива в (или транспортира през захранващата помпа) към контейнера. Отделът за пълнене на тази машина реализира бързо пълнене и бавно пълнене чрез двойно дебел и тънък тръбопровод, а бавният поток на пълнене е регулируем. В началния момент на пълнене двойният тръбопровод се отваря едновременно. След периода на пълнене гмуркащият цилиндър се издига до позицията на отвора на цевта, тръбопроводът за суровината се затваря и тънкият тръбопровод продължава да се пълни бавно до зададения общ обем на пълнене. Автоматично центрофугиране се извършва в края на пълненето.
Оборудването има система за претегляне и обратна връзка, която може да задава и регулира обема на бързо и бавно пълнене.

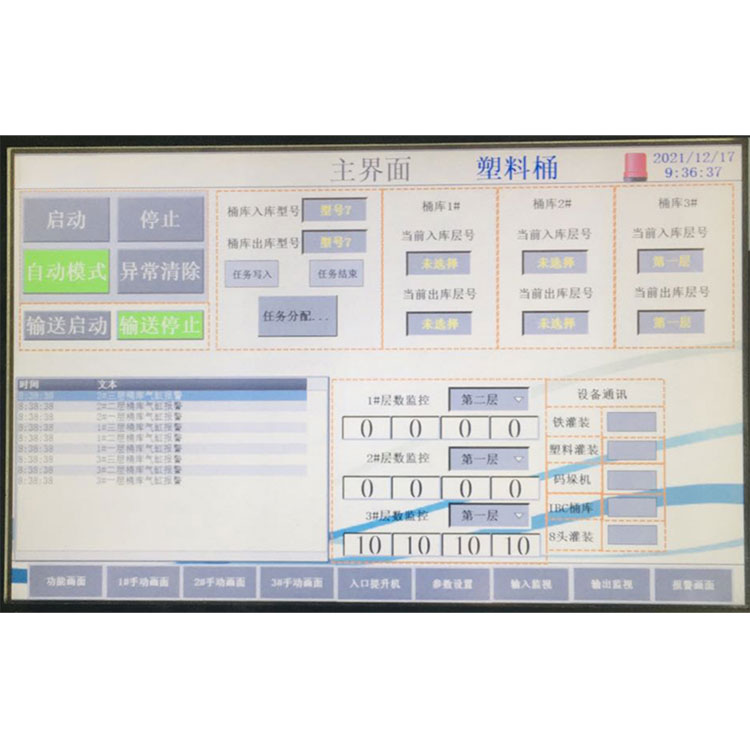

Сензорният екран може едновременно да показва текущото време, работно състояние на оборудването, тегло на пълнене, кумулативна мощност и други функции.
Оборудването има функциите на алармен механизъм, показване на неизправност и схема за бърза обработка.
Линията за пълнене има функцията за блокираща защита, пълненето автоматично спира и пълненето автоматично, когато пълненето е на мястото си.
Тази машина е оборудвана с целия капак, едната страна на кофата е отворена, поддържа естествена вентилация; останалата част е затворена конструкция, с прозорци и оборудвана с малка вентилация за ръчно управление.
Тази машина е с напълно затворен капак, с интерфейс за херметизиране, може да микрозарежда оборудването, да намалява външния газ в оборудването.
Взривозащитен тип: | Exd ii BT4 |
Габаритни размери (дължина, ширина и височина) mm: | 2400*2800*3000 |
Подходящ тип варел: | 200L железен варел (4 варела / тава) |
Диапазон на претегляне: | 0-1,500 кг |
Точност на пълнене: | ± 200g (200L барел метър) |
Стойност на скалата: | 200гр |
Захранваща мощност: | AC380V / 50Hz; 10kW |
Източник на газ: | 0,6 MPa; 1,5 m³ / h интерфейс: φ 12 маркуч |
Визия: използвайки индустриална интелигентна камера, заредена в кутията на машината за визуална изолация на експлозия, за да работи. От интелигентната камера и PLC контролната координатна система за движение насочват пистолета за пълнене към отвора на цевта. 3 D координатна система за движение: направляваща релсова система и взривозащитен двигател за забавяне.
Основна функция:
Автоматично търсене: визуално позициониране, търсене на координатна движеща се система, пълнене на пистолет за пълнене.
Бързо и бавно двускоростно автоматично количествено пълнене: за осигуряване на точност на пълнене и производствен капацитет;
Форма за пълнене: пълнене на или под нивото на течността;
Пневматичният основен клапан е винаги широко отворен, бавно добавете ограничението на потока в предния край - намалете скоростта на потока на изхода на пистолета за пълнене;
Дизайн на чаша за течност - минимизиране на изтичането на остатъчна течност след перфузия;
Автоматично и ръчно количествено пълнене - лесна работа и поддръжка;
Функция за автоматично обелване - преодолява влиянието на непоследователните тегловни фактори на пълнителния контейнер върху точността;
Регулируемо количествено пълнене на стойността, адаптирано към множество диапазони на тегло;
Автоматична диагностика, аларма за повреда - подобряване на надеждността на работата на системата;
Предпазна блокировка-кофа на място, пистолет за пръскане свален; връщане на горната цев на пистолета;
Самозаключващ се контрол - тествайте дюзата преди пълнене;
Съхраняване на настройката на продукта - може да съхранява до различни стойности на зададеното тегло на продуктите и свързаните с тях перфузионни параметри;
Откриване на толеранс-автоматично откриване на грешка при пълнене;
Сензорен екран - китайски интерфейс, интуитивна, удобна настройка.
Сигнал за аларма-Точност до точката на повреда.
Цялата линия е съставена от множество PLC системи, които могат да се управляват независимо контролирани и да се блокират взаимно. Има функции за самопроверка на системата, аларма за показване на неизправност, точност, скорост, изход и т.н. Всяка система има свой собствен интерфейс човек-машина и всички параметри могат да се управляват на интерфейса човек-машина. Осигурете подробна диаграма и логическа диаграма на процеса на управление на тръбопровода.
Може да съхранява тип материал за пълнене, партида количество, дата, тегло на варел, време за съхранение и други функции за запис

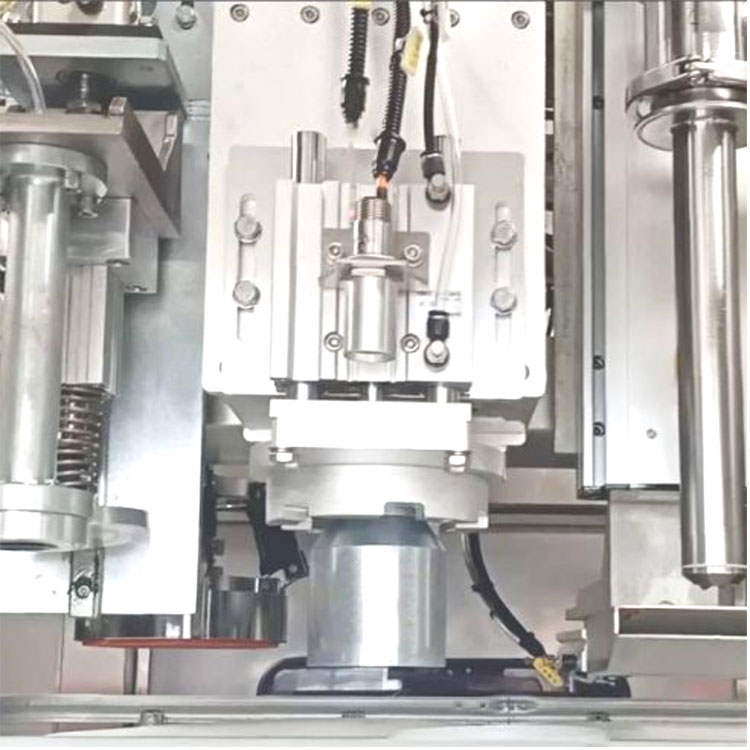

Глава на пистолета за пълнене: под формата на външно блокиране, автоматично ще се гмурне към устието на цевта (дъното на цевта) по време на пълнене и автоматично ще се издигне след пълненето. Главата на пистолета за пълнене е с куха конструкция и материалът може да бъде прочистен, след като главата на пистолета е затворена, за да се предотврати пръскането на материала.
Долната част на главата на пистолета за пълнене е снабдена с цилиндър, разширяващ се плоча за течност. След пълненето главата за пълнене се издига и дренажната плоча се удължава, за да предотврати замърсяването на материала от тялото на опаковъчната и транспортната линия. Течният свързващ диск е предназначен за ръчен демонтаж, който се разглобява без инструменти и е удобен за почистване.
Отворен капак, въртяща се капачна част: използвайки патентована технология на компанията, може да пакетира въртящата се капачна глава и повърхността на цевта вертикално и може да бъде гладка, лесна за отваряне на капака и въртящия се капак, не повреждайте капака, не наранявайте капака , степента на плътно запечатване на капака е висока.
Настройка на параметрите за пълнене на материал и работа чрез операция със сензорен екран, проста и интуитивна и с температурен дисплей, диагностика на неизправности и аларма, функция за бързи съобщения. Има програмна функция за съхранение в паметта, може да съхранява множество набори от параметри и може да преглежда исторически данни. Може автоматично да изчислява отклонението на измерването и може да се наименува за различни програми, да променя различни спецификации или да променя производствения капацитет, само трябва да коригирате различни параметри, може да подобри ефективността на работа. Системата за претегляне приема сензора на известната американска марка, за да гарантира точността на пълнене. В допълнение, системата има функция за защита от масло, а сензорът е удобен за инсталиране, премахване и ремонт.
Масата на скалата има защитна функция, когато главата на цевта на пистолета, главата на пистолета автоматично се връща. И защитен с максимално време за пълнене.
безопасно блокиране
Блокировка за безопасност на мястото за захранване:
Инсталирайте бутон номер 1 и 2 при хранене. Когато таблата е поставена и транспортирана отгоре, натиснете бутона # 1 и след това монтажната линия носи маркировката No.1 и доставя тавата към оборудването за пълнене No.1.
Още веднъж, когато таблата е поставена и транспортирана върху таблата, натиснете бутон No.2. След това поточната линия носи маркировката No.2 и доставя таблата към оборудването за пълнене No.2.
Когато не. 1 пълнене е разредено, монтажната линия ще носи знака за завършване №1 и няма да премине към оборудване за пълнене №2 до следващата станция.
Блокировка за безопасност при пълнене:
сит изход:
Когато защитната врата се отвори, поставете на пауза текущото действие;
След затваряне на защитната врата необичайният контрол на достъпа се премахва и пълнежът продължава, за да завърши нормалната работа.
Блокировка за гмуркане:
Извън устието на кофата за пълнене се генерира аларма за необичайно понижено налягане и главата за пълнене се издига до първоначалната позиция и се решава чрез ръчна намеса.
Попълване на наднормено тегло:
Тест за пълнене, пълнене извънреден труд, спиране на пълненето на цялата машина, аларма, ръчна намеса за решаване.
Аларма за запушване на пълнене
Камерата приема необичайна аларма
Аларма за необичаен входящ и изходящ материал
Somtrue разполага с дизайнерски и производствен екип, изпълнен с креативност и професионални познания. Членовете на нашия екип са опитни и имат обширни познания в индустрията и технически опит. Независимо дали става въпрос за дизайн на продукта, планиране на процеси или производство на оборудване, ние обръщаме внимание на детайлите и се стремим към съвършенство. Вярваме, че непрестанните усилия и превъзходните умения на този професионален екип правят Jiangsu Shangchun способен да предоставя висококачествени продукти и услуги, за да отговори на разнообразните нужди на клиентите.
